Kit poartă autoportantă M5 pentru porți de până la 800 kg, două șine de 5,8 m

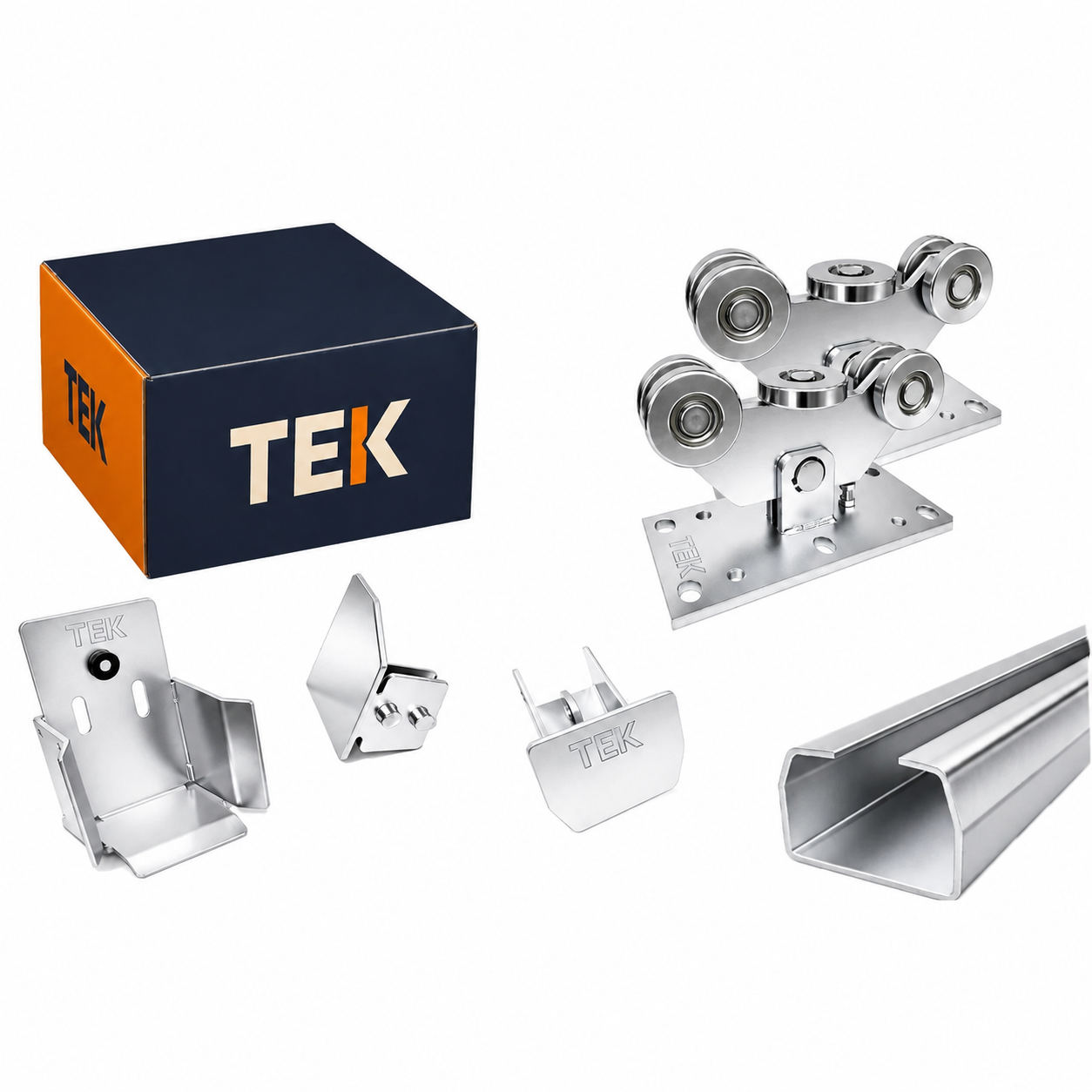

Componentele kitului M5

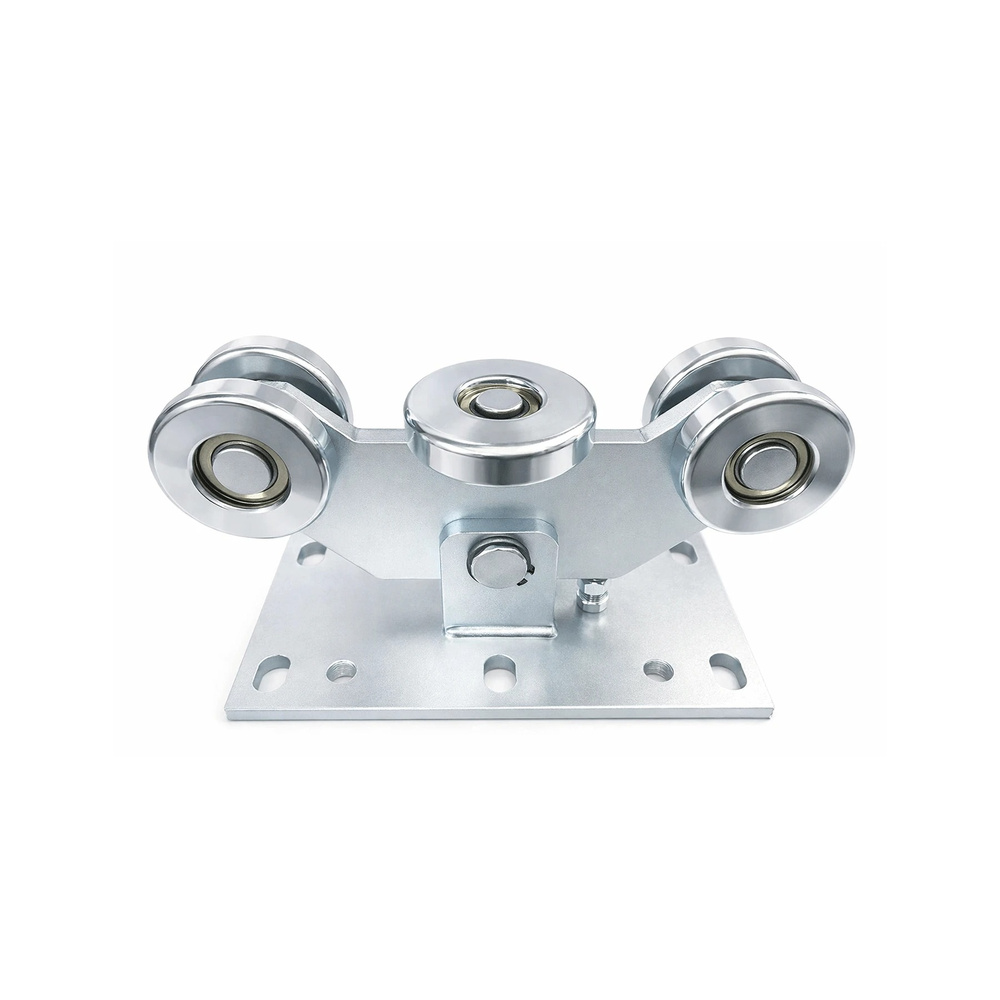

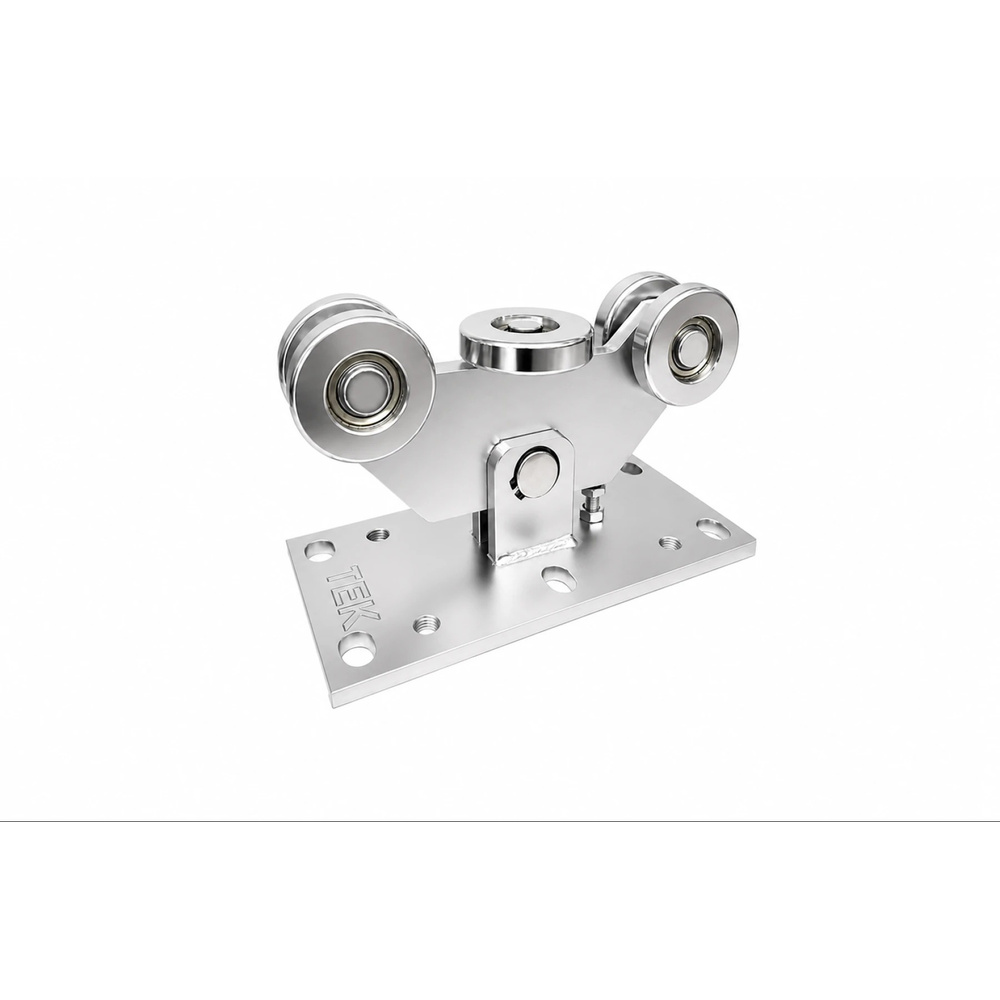

• 2 cărucioare cu role pe rulmenți, pentru susținere și rulare stabilă;

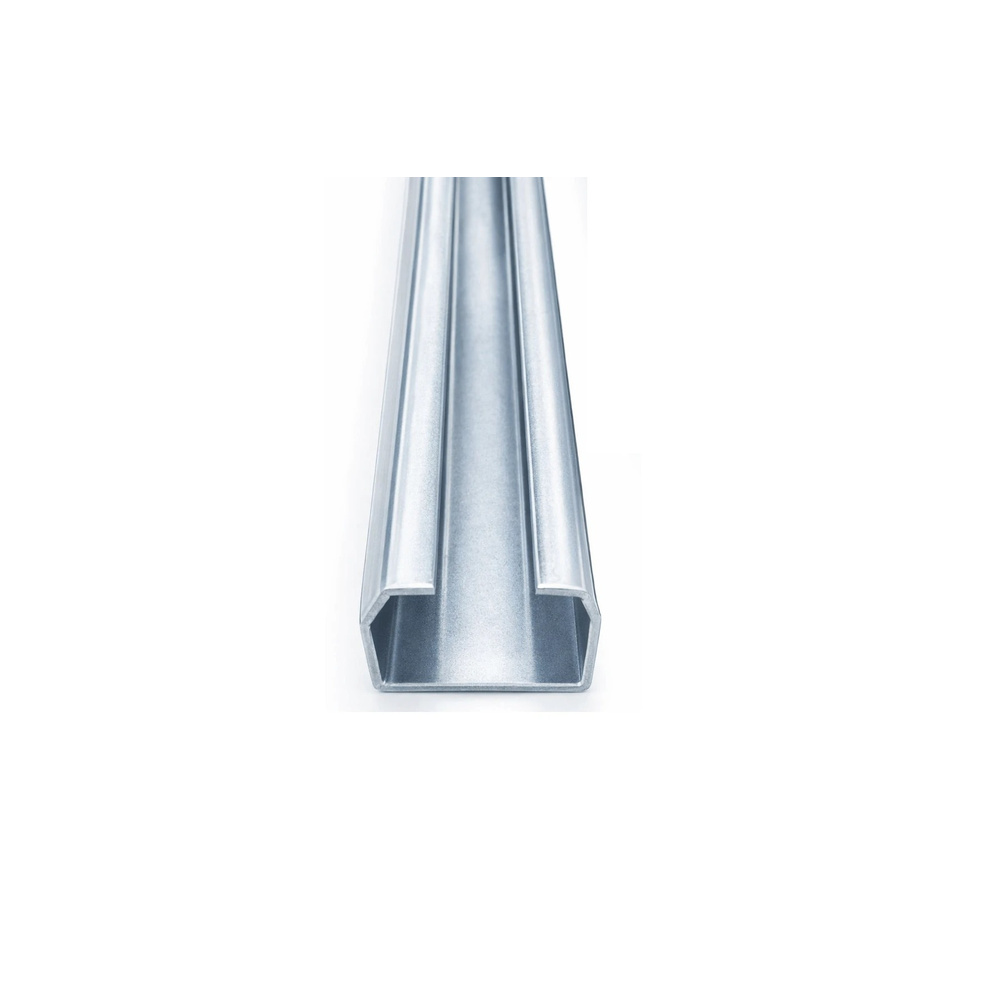

• 2 șine 25-230/M, de câte 5,8 m;

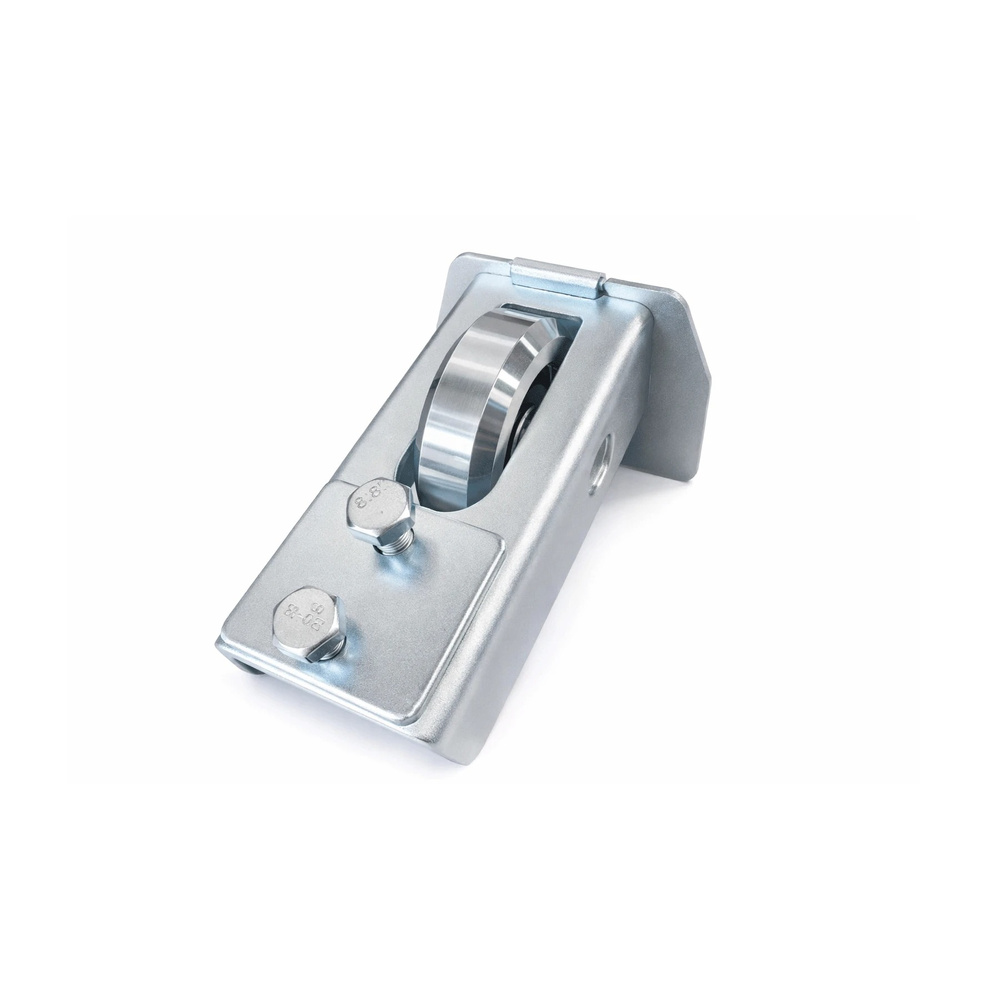

• 1 opritor cu rulment de capăt, pentru ghidarea la închidere;

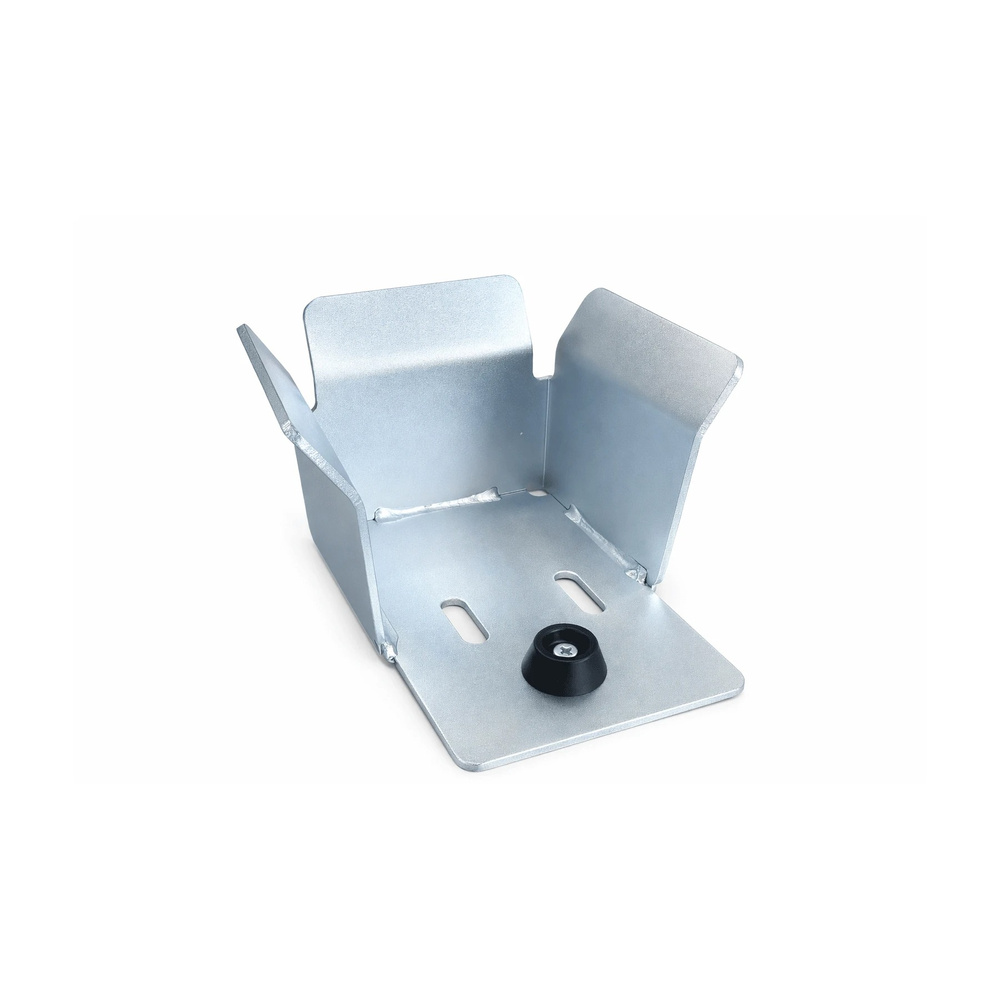

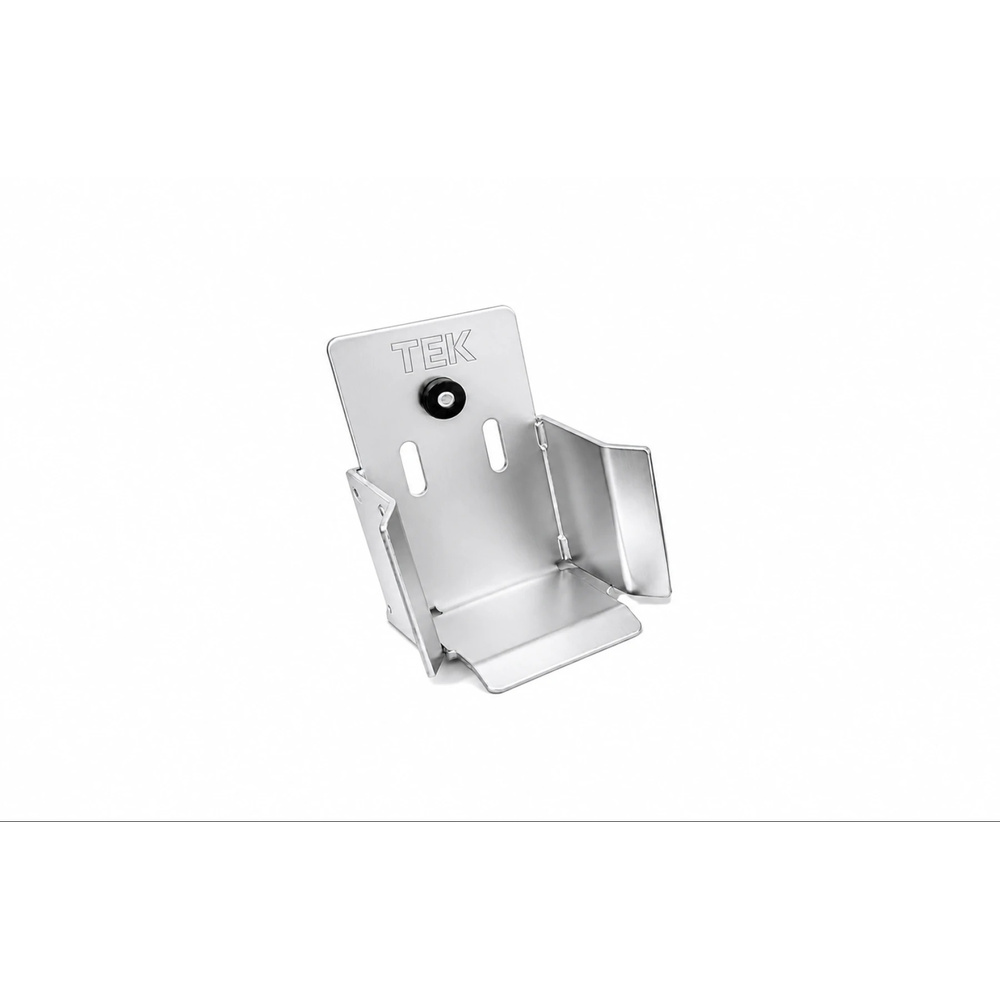

• 1 opritor de capăt, pentru limitarea cursei;

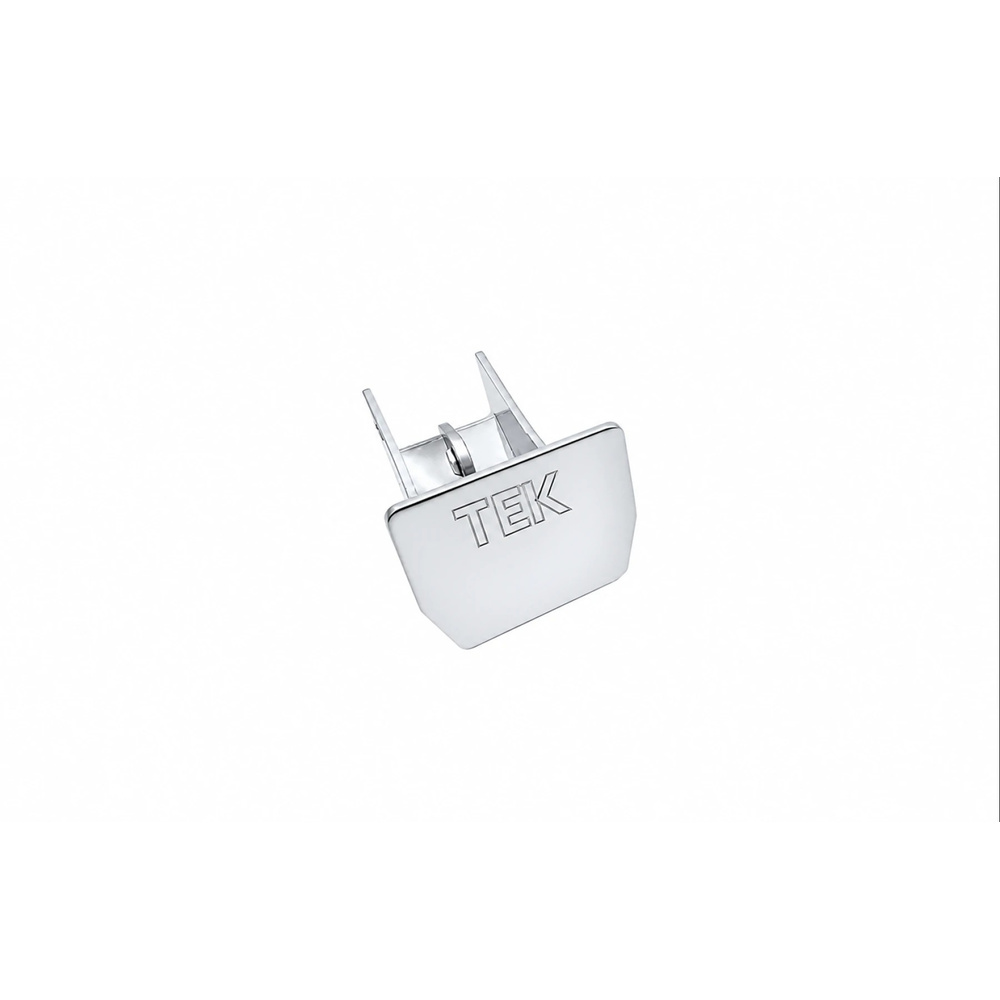

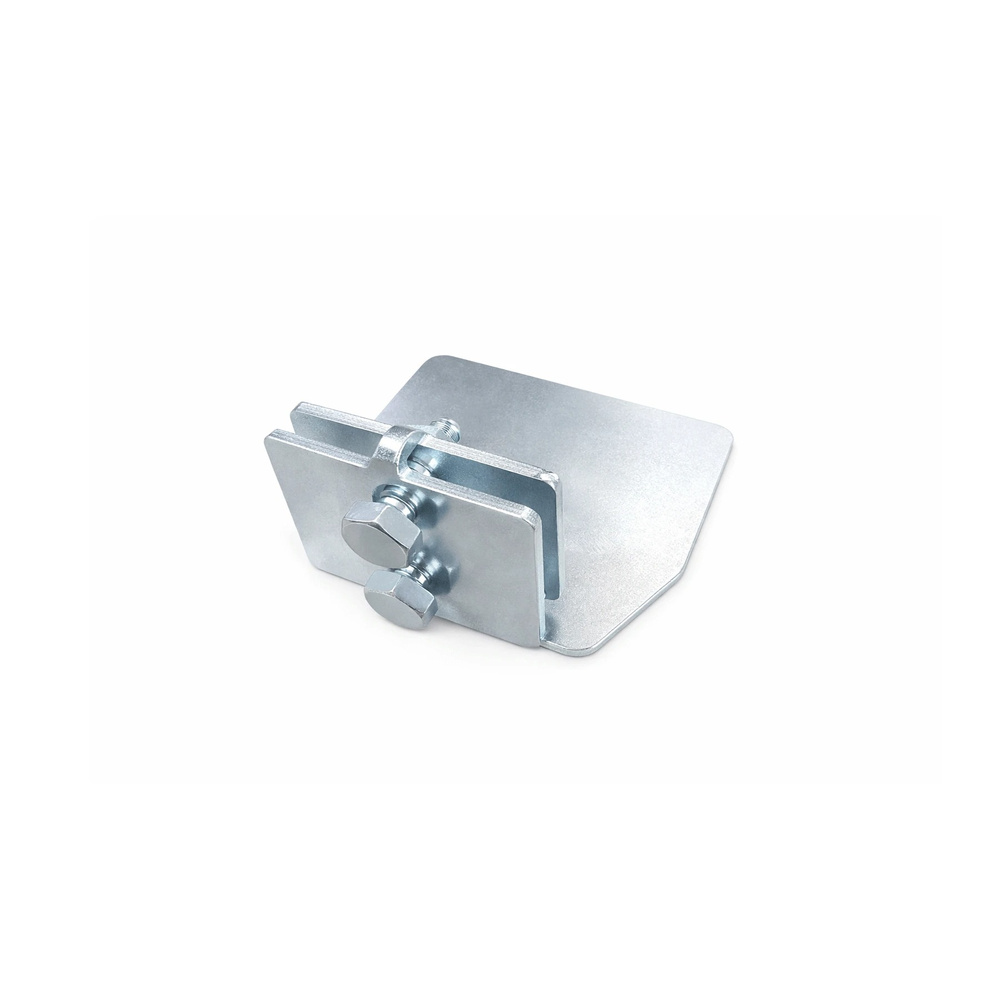

• 1 capac de capăt, pentru protecție și finisaj.

Kitul este cunoscut ca varianta cu 12 metri de șină. Pachetul conține două șine de câte 5,8 m, adică 11,6 m în total; lungimea exactă se confirmă la comandă, când te sunăm.

Rolele de ghidaj se cumpără separat. Nu sunt incluse nici conexpandurile și șuruburile autofiletante, care se aleg după fundație și după stâlpi.

Cote și capacitate

• capacitate maximă susținută: 800 kg;

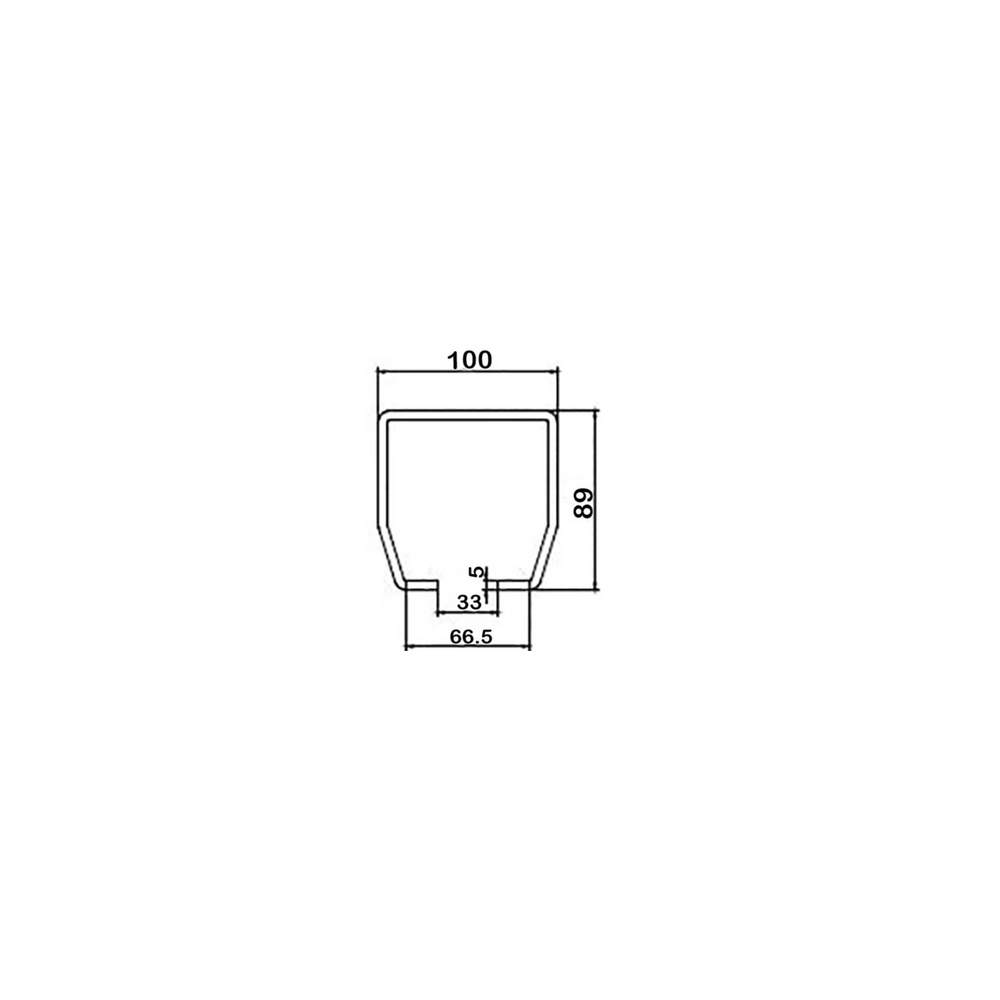

• secțiunea șinei: 100 × 89 mm, cu fanta de rulare de 33 mm;

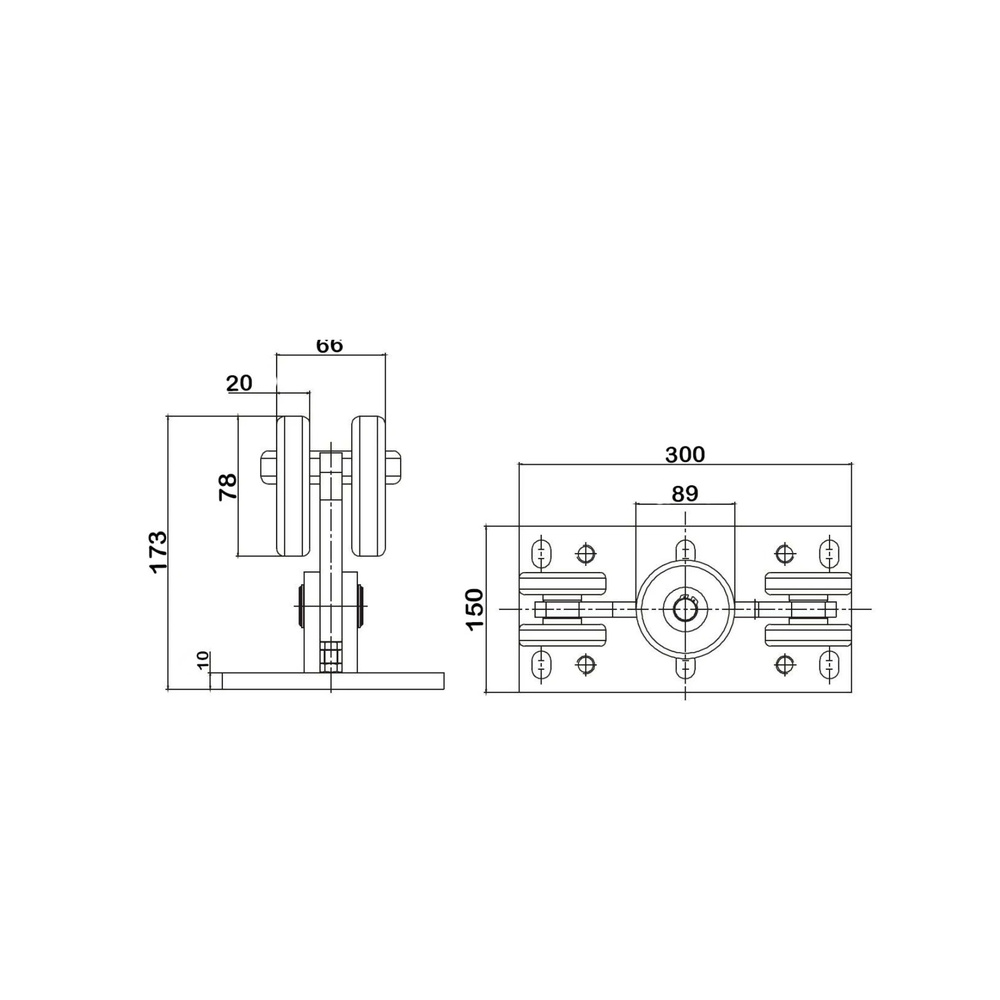

• placa de bază a căruciorului: 300 × 150 mm;
• înălțimea căruciorului: 173 mm;
• diametrul rolelor căruciorului: 78 mm;

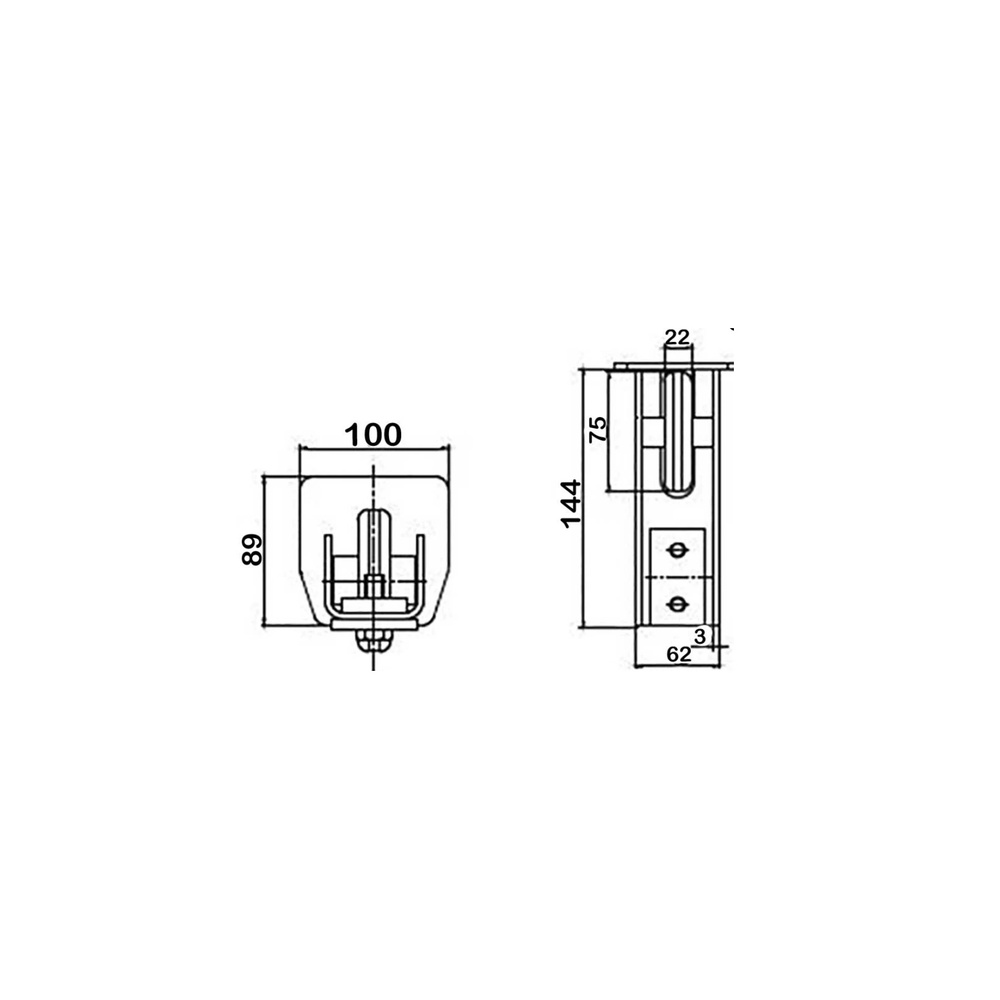

• opritorul cu rulment de capăt: lungime 144 mm;

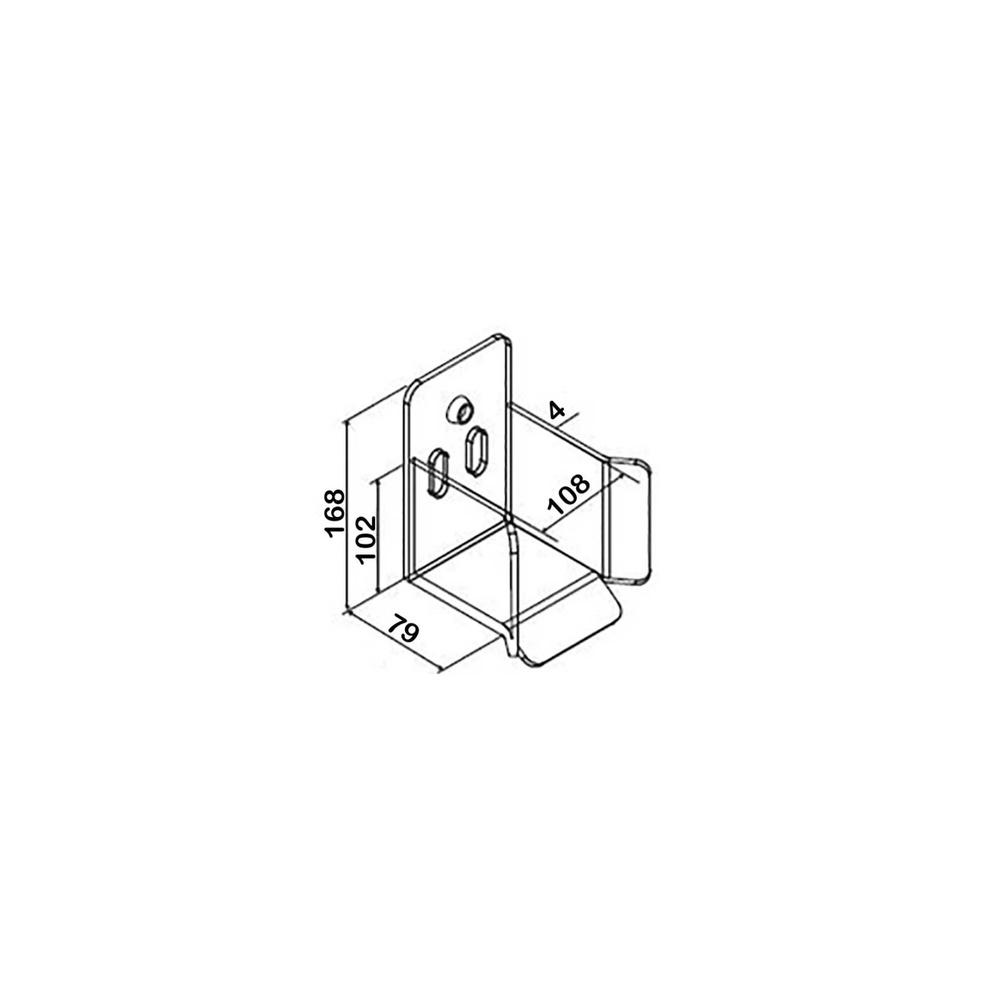

• opritorul de capăt: 168 mm înălțime, din tablă de 4 mm;

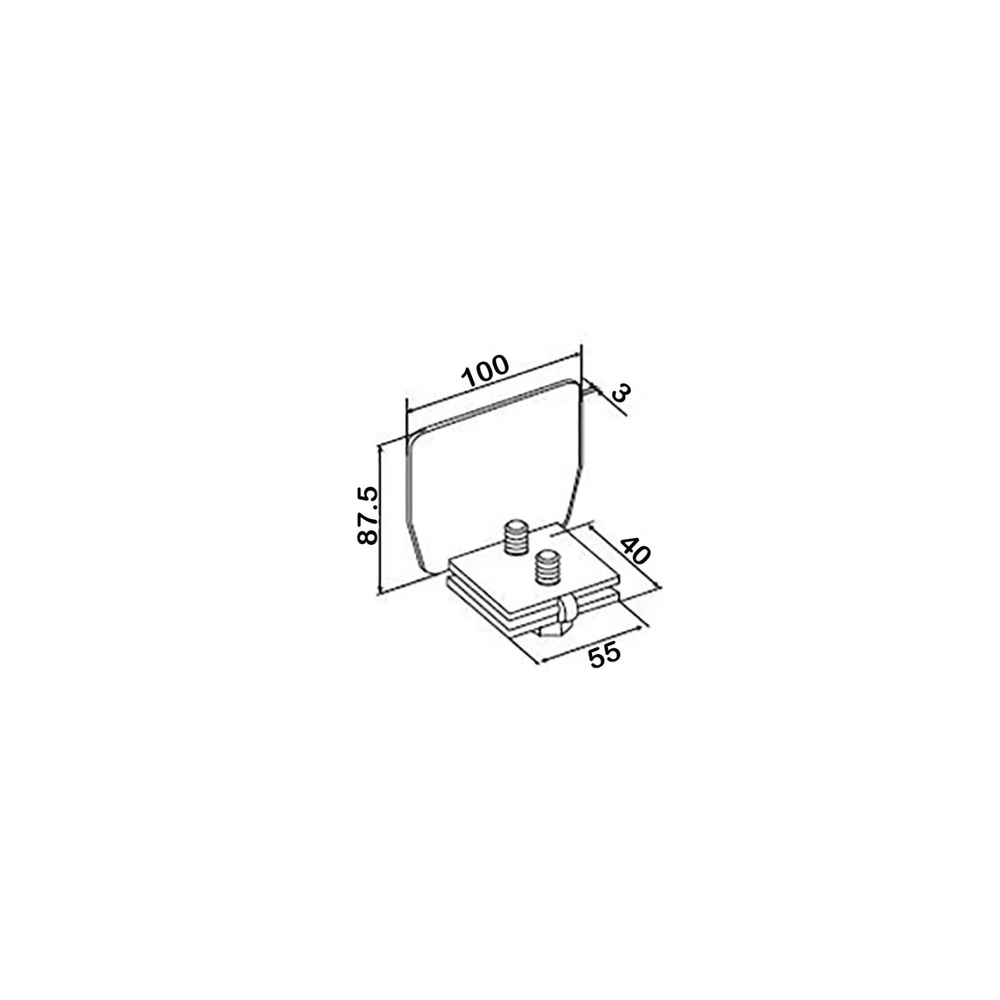

• capacul de capăt: placă de 100 × 87,5 mm, groasă de 3 mm;
• protecție: zincare termică, cu excepția capacului.

Cotele sunt cele din desenele tehnice din galerie. Ele contează la proiectare: profilul de jos al porții trebuie să primească o șină de 100 mm lățime, iar fundația cărucioarelor trebuie să aibă loc pentru o placă de 300 × 150 mm.

Cum alegi între M5 și celelalte kituri

Greutatea porții finite hotărăște kitul, nu lungimea ei. O poartă din profile ușoare de aluminiu cântărește mult mai puțin decât una la fel de lungă din oțel, cu umplutură plină, iar diferența poate muta alegerea cu o treaptă sau două. Adună greutatea cadrului, a umpluturii și a accesoriilor, apoi alege kitul care păstrează o rezervă față de rezultat. M5 este treapta de 800 kg, între D9, pentru 700 kg, și L5, pentru 1600 kg.

La montaj, cărucioarele se fixează pe o fundație de beton lângă gol, perfect aliniate. Șina se prinde pe latura de jos a porții, pe toată lungimea, inclusiv pe coada de echilibrare. Montajul se discută la comandă. La probe, nimeni nu stă în calea porții. Dacă o automatizezi, legătura motorului la 230 V o face un electrician autorizat.

Piesele zincate termic nu necesită revopsire; curățarea șinei și verificarea șuruburilor sunt suficiente ca întreținere. Materialele sunt reciclabile. Plata, costul transportului și termenul de livrare se comunică la confirmarea comenzii, când te sunăm.

Întrebări frecvente

Ce greutate maximă are voie să aibă poarta?

Kitul M5 susține porți de până la 800 kg, cu tot cu umplutura și accesoriile.

Prin ce diferă M5 de kitul D9?

M5 are capacitate de 800 kg, față de 700 kg, șină mai lată, de 100 × 89 mm, și cărucioare mai mari, cu placa de bază de 300 × 150 mm.

Câtă șină este inclusă?

Două șine 25-230/M de câte 5,8 m, adică 11,6 m în total. Lungimea exactă se confirmă la comandă.

Ce piese trebuie cumpărate separat?

Rolele de ghidaj, conexpandurile și șuruburile autofiletante, plus motorul, dacă poarta va fi automatizată.

Ce garanție are kitul M5?

Garanția ți-o confirmăm la comandă, când te sunăm.

Compară cu kitul D9, pentru porți de până la 700 kg și cu kitul L5, pentru porți de până la 1600 kg. Toate kiturile sunt în feronerie pentru poartă autoportantă, iar motoarele în automatizări pentru porți.
