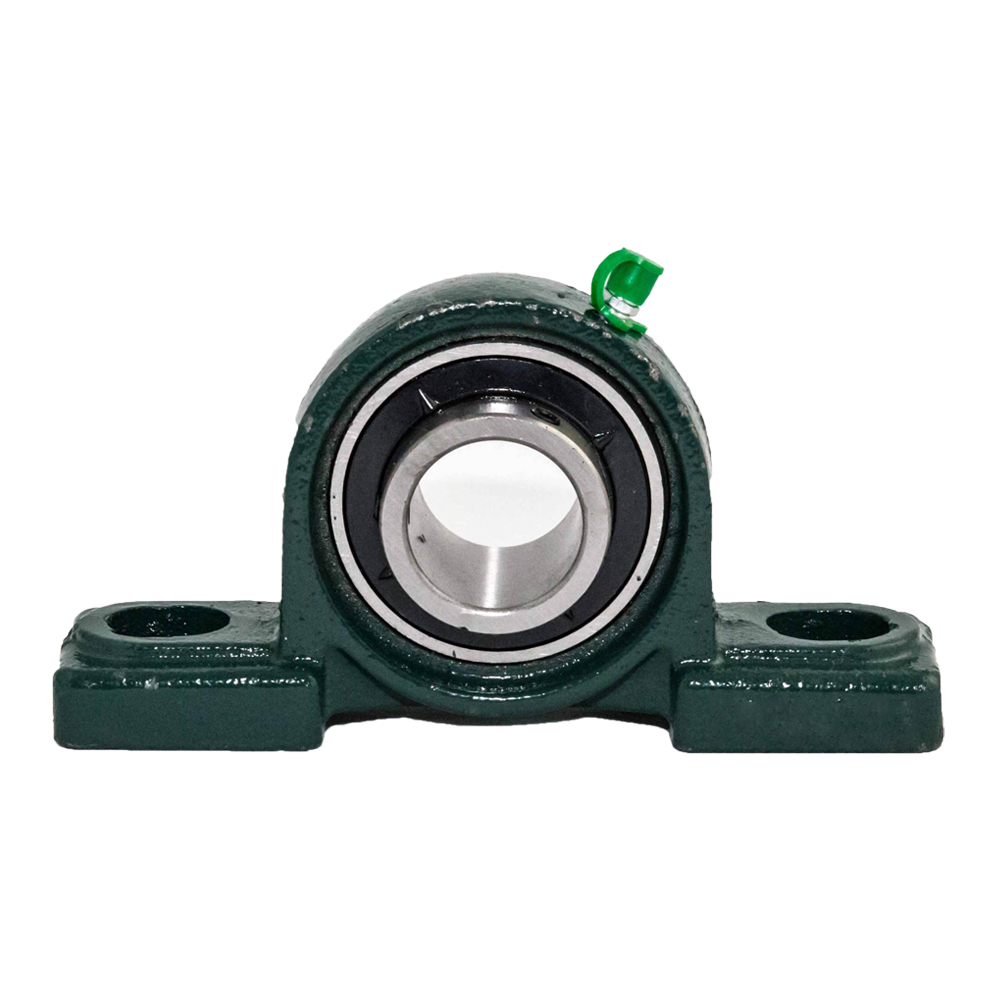

Lagăr cu rulment Y și talpă P204, pentru arbore de 20 mm, cu gresor

Specificații

• Tip: lagăr cu rulment Y și talpă
• Cod: P204
• Diametru interior al rulmentului: 20 mm, adică pentru arbore de 20 mm
• Ungere: prin supapa de ungere (gresor) a carcasei
• Prindere: talpă cu două găuri pentru șuruburi
• Carcasă: vopsită în verde

Ce înseamnă codul P204

Codul are două părți. Litera P desemnează lagărul cu talpă, adică o carcasă cu bază plată, care se prinde pe o suprafață orizontală sau verticală. Cifrele 204 vin de la rulmentul din interior: la seria 200, ultimele două cifre înmulțite cu 5 dau diametrul interior al rulmentului în milimetri. Pentru 04, rezultatul este 20 mm. Regula te ajută să citești rapid și celelalte coduri din serie: P205 are 25 mm, P206 are 30 mm, P207 are 35 mm, iar P208 are 40 mm.

Lagărele au funcția de a susține și de a ghida arborii cu mișcare de rotație sub acțiunea sarcinilor care lucrează asupra lor. Rulmentul de tip Y, numit și rulment de inserție, are inelul exterior bombat, care se așază într-un locaș sferic al carcasei, și un inel interior lat, care se fixează de obicei pe arbore cu șuruburi de blocare.

Unde se folosește un lagăr P204

Diametrul de 20 mm se potrivește arborilor din echipamentele ușoare și medii. Exemple tipice:

• transportoare cu bandă sau cu role, în ateliere și depozite;
• utilaje agricole mici și echipamente de curte;
• mese de lucru, ferăstraie și dispozitive făcute în atelierul propriu;
• arbori de transmisie antrenați prin fulie și curea de la un motor electric.

Montajul, pas cu pas

• Oprește utilajul și asigură-te că nu poate porni accidental în timpul lucrului.
• Curăță arborele și îndepărtează bavurile sau rugina de pe zona pe care va sta rulmentul; rulmentul trebuie să alunece pe arbore fără să fie bătut cu ciocanul.
• Prinde carcasa pe cadru cu două șuruburi, fără să le strângi definitiv.
• Introdu arborele, verifică dacă stă drept și abia apoi strânge șuruburile carcasei.
• Fixează inelul interior pe arbore strângând șuruburile de blocare.
• Dă câteva ture arborelui cu mâna: trebuie să se rotească liber, fără puncte dure și fără zgomot.

Ungerea

Gresorul de pe carcasă permite completarea unsorii fără demontare. Se curăță gresorul, se aplică unsoare cu o pompă de gresare, cu măsură, iar unsoarea în exces se șterge. Prea multă unsoare poate forța etanșările rulmentului.

Întrebări frecvente

Pe ce diametru de arbore se montează lagărul P204?

Pe arbore de 20 mm. Diametrul interior al rulmentului este de 20 mm.

Ce înseamnă rulment Y?

Este un rulment de inserție, cu inelul exterior bombat, care se așază într-un locaș sferic al carcasei, și cu inel interior lat, fixat pe arbore.

Trebuie uns înainte de prima pornire?

Verifică la montaj dacă rulmentul are unsoare. Ulterior, completarea se face prin gresor, periodic, în funcție de cât de mult lucrează utilajul.

Pot monta lagărul și pe o suprafață verticală?

Da, talpa se poate prinde pe orice suprafață plană și rigidă, cu condiția ca arborele să rămână aliniat cu celelalte lagăre de pe el.

Ce fac dacă arborele meu are 25 mm?

Alegi lagărul P205, care are diametrul interior de 25 mm. Regula este simplă: diametrul lagărului trebuie să fie exact diametrul arborelui.
