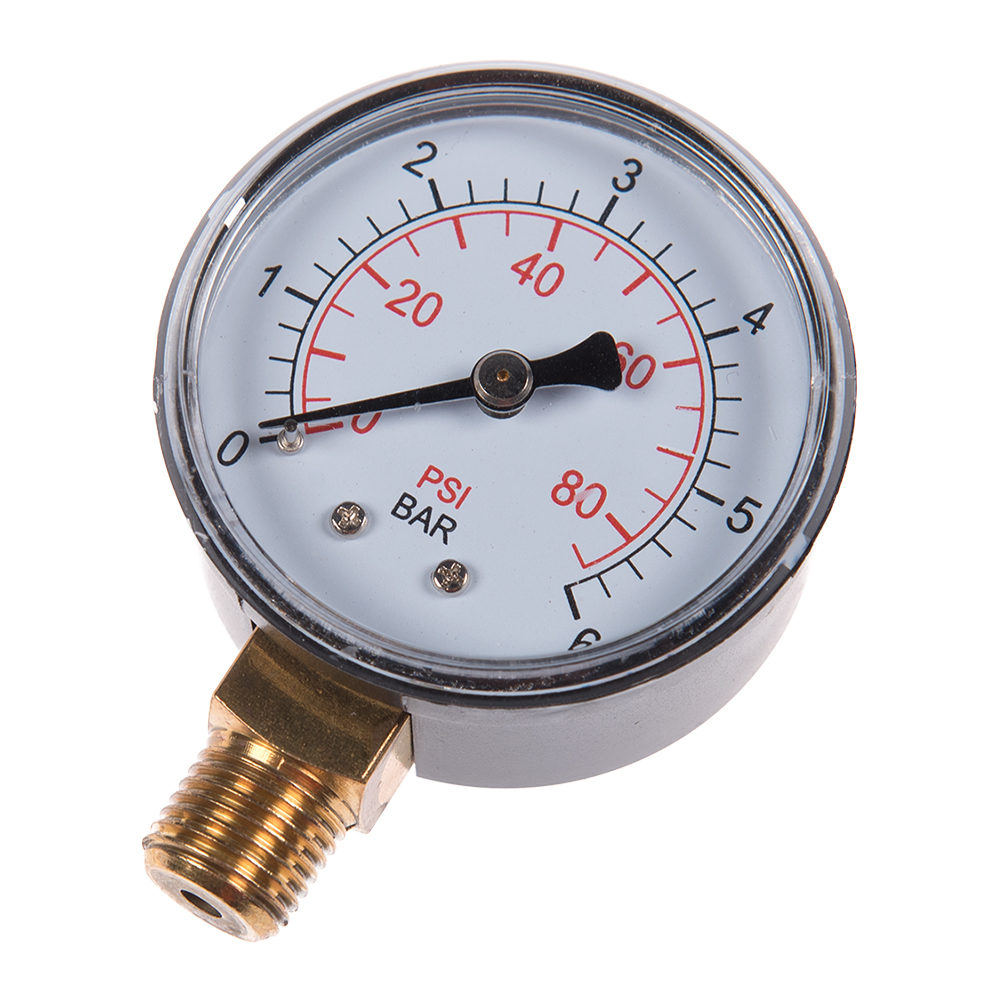

Manometru pentru hidrofor, 0–6 bar, cadran de 50 mm, racord filetat 1/4″

Specificații

• Domeniu de măsurare: 0–6 bar
• Scală dublă: bar și psi
• Diametru cadran: 50 mm
• Racord: filetat, 1/4″
• Medii de lucru: gaze și lichide care nu cristalizează și nu sunt agresive pentru aliajele de cupru
• Utilizare: măsurarea presiunii în hidrofoare și în rețelele de alimentare cu apă

Cum citești manometrul unui hidrofor

Un bar înseamnă aproximativ 14,5 psi, de aceea scala roșie are cifre mult mai mari decât cea neagră. În funcționarea normală, acul urcă în timp ce pompa lucrează, până la presiunea la care presostatul o oprește, apoi coboară treptat pe măsură ce consumi apă, până la presiunea la care pompa pornește din nou. Cele două valori sunt cele reglate din presostat.

Manometrul te ajută și să diagnostichezi problemele cele mai frecvente:

• Presiunea scade cu toate robinetele închise. Undeva există o pierdere: o garnitură, un racord sau o clapetă de sens care nu mai închide.
• Pompa pornește și se oprește foarte des, la consum mic. Perna de aer din vasul de expansiune este prea mică sau membrana s-a spart.
• Acul nu revine la zero când instalația e golită. Manometrul s-a deteriorat și trebuie înlocuit.

De ce contează domeniul de 0–6 bar

Un manometru se alege astfel încât presiunea de lucru să cadă cam în mijlocul scalei. Acolo citirea este cea mai clară, iar instrumentul nu este solicitat la capăt de cursă. Pentru o instalație de apă care lucrează la câțiva bari, scala de 0–6 bar este potrivită. Pentru un compresor de aer, care urcă de obicei peste această valoare, nu este: presiunea maximă a scalei nu se depășește.

Montaj

La hidrofoare, manometrul se înșurubează de regulă în portul de 1/4″ al teului cu cinci căi, lângă presostat. Înainte de a demonta un manometru vechi, oprește pompa de la alimentare și eliberează presiunea deschizând un robinet. Filetul se etanșează cu bandă de teflon sau cu cânepă și pastă de etanșare, iar strângerea se face cu cheia pe hexagonul racordului, niciodată de carcasa rotundă. Dacă nu ai experiență cu instalațiile de apă, lasă montajul unui instalator.

Presiunea aerului din vasul de expansiune

Manometrul de pe teu arată presiunea apei, nu presiunea pernei de aer din vas. Aerul se verifică la ventilul vasului, cu un manometru de roți, cu pompa oprită și cu apa din instalație fără presiune. Ca regulă generală, perna de aer se reglează cu aproximativ 0,2 bar sub presiunea la care pornește pompa.

Întrebări frecvente

Pot folosi manometrul la un compresor de aer?

Manometrul poate lucra cu gaze, dar scala lui se oprește la 6 bar. Compresoarele urcă de obicei peste această valoare, așa că pentru ele ai nevoie de un manometru cu domeniu mai mare.

Ce înseamnă cifrele roșii de pe cadran?

Sunt valorile în psi, unitatea folosită în special în țările anglo-saxone. Pentru instalațiile de la noi se citește scala neagră, în bar.

Unde se montează la un hidrofor?

De regulă în portul de 1/4″ al teului cu cinci căi, alături de presostat, de racordul flexibil și de robinetul de golire.

De ce nu revine acul la zero?

Dacă instalația este fără presiune și acul rămâne deasupra lui zero, mecanismul manometrului s-a deteriorat. Soluția este înlocuirea lui.

Pot citi cu el presiunea aerului din vas?

Nu direct. Presiunea pernei de aer se măsoară la ventilul vasului de expansiune, cu un manometru de roți, cu instalația fără presiune.
