Teu cu 5 căi pentru hidrofor, 3 racorduri de 1″ și 2 racorduri de 1/4″

Specificații

• Tip: racord (teu) cu 5 căi pentru hidrofor
• Racorduri: 3 × 1″ și 2 × 1/4″
• Utilizare: conectarea manometrului, a presostatului și a racordului antivibrant

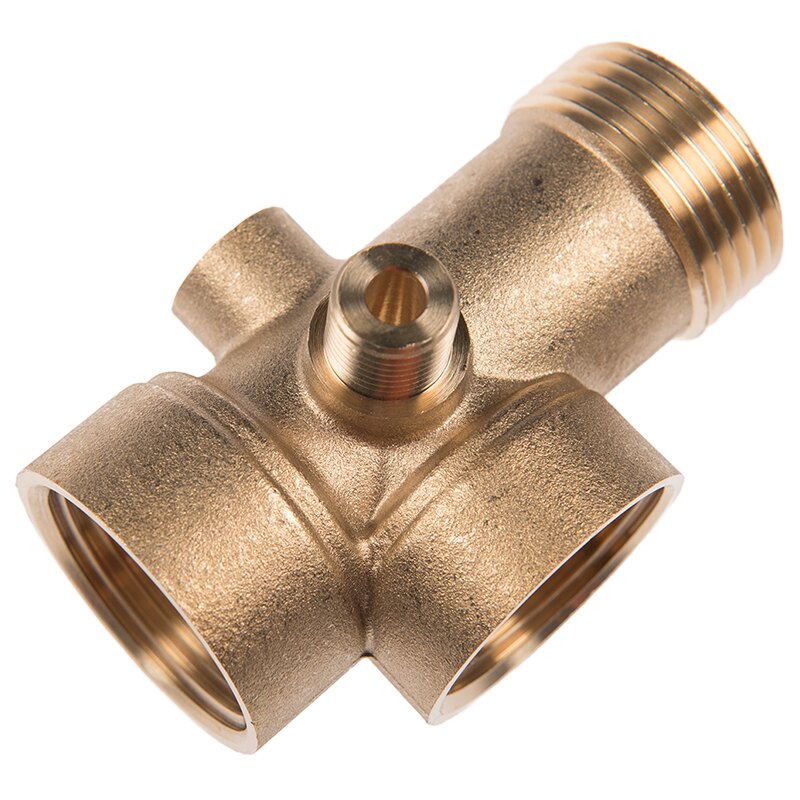

• Configurație vizibilă în fotografie: un racord de 1″ cu filet exterior, două racorduri de 1″ cu filet interior și două racorduri mici, de 1/4″

Cum se leagă un hidrofor cu teul cu 5 căi

Montajul diferă de la o instalație la alta, dar schema obișnuită arată așa:

• racordul de 1″ cu filet exterior se înșurubează în flanșa vasului de expansiune;
• unul dintre racordurile de 1″ cu filet interior primește apa de la pompă, de obicei printr-un racord flexibil antivibrant;
• celălalt racord de 1″ duce apa spre instalația casei;
• pe racordurile de 1/4″ se montează manometrul și presostatul, care pornește și oprește pompa după presiune.

Astfel, vasul, presostatul și manometrul „văd” aceeași presiune, iar pompa pornește și se oprește corect.

Ce rol are fiecare piesă

• Vasul de expansiune păstrează o rezervă de apă sub presiune, ca pompa să nu pornească la fiecare pahar de apă.
• Presostatul pornește pompa când presiunea scade sub pragul de pornire și o oprește când ajunge la pragul de oprire.
• Manometrul îți arată presiunea din instalație, ca să poți regla presostatul și să vezi dacă ceva nu e în regulă.
• Racordul flexibil preia vibrațiile pompei și abaterile mici de aliniere dintre piese.

Montaj și etanșare

Montajul unui hidrofor îl face un instalator. Filetele se etanșează cu bandă de teflon sau cu cânepă și pastă de etanșare, înfășurate în sensul de înșurubare, iar racordurile se strâng ferm, fără forță excesivă, ca să nu fisurezi corpul teului sau flanșa vasului. După montaj, instalația se pune sub presiune și se verifică fiecare îmbinare. Presiunea de lucru a hidroforului nu trebuie să depășească presiunea maximă a componentelor din instalație, de exemplu a vasului de expansiune sau a racordului flexibil.

Presostatul este un aparat electric: racordarea lui la rețea și la pompă o face un electrician autorizat.

Presiunea din vas și reglajul presostatului

După montaj, hidroforul funcționează corect doar dacă presiunea de aer din vasul de expansiune se potrivește cu reglajul presostatului. Regula folosită de instalatori este ca perna de aer din vas, măsurată cu instalația fără presiune de apă, să fie puțin sub pragul de pornire al presostatului, de obicei cu aproximativ 0,2 bar. Manometrul montat pe teu îți arată apoi, la fiecare ciclu, la ce presiune pornește și la ce presiune se oprește pompa.

Întrebări frecvente

Ce racorduri are?

Trei racorduri de 1″, pentru circuitul principal de apă, și două de 1/4″, pentru manometru și presostat.

Unde se montează?

De regulă direct pe flanșa vasului de expansiune al hidroforului, cu racordul de 1″ cu filet exterior.

Cu ce etanșez filetele?

Cu bandă de teflon sau cu cânepă și pastă de etanșare, înfășurate în sensul de înșurubare.

Pot monta manometrul și presostatul pe același teu?

Da, tocmai pentru asta are cele două racorduri de 1/4″.

Cine face montajul?

Montajul hidroforului îl face un instalator, iar legăturile electrice ale presostatului și ale pompei, un electrician autorizat.

Pentru un hidrofor complet vezi manometrul de hidrofor de 1/4″, 0–6 bari, presostatul PM5 Italtecnica, racordul flexibil de 70 cm și vasul de expansiune orizontal de 24 de litri. Toate sunt în categoria scule și unelte. Plata, costul transportului și termenul de livrare se comunică la confirmarea comenzii, când te sunăm.
